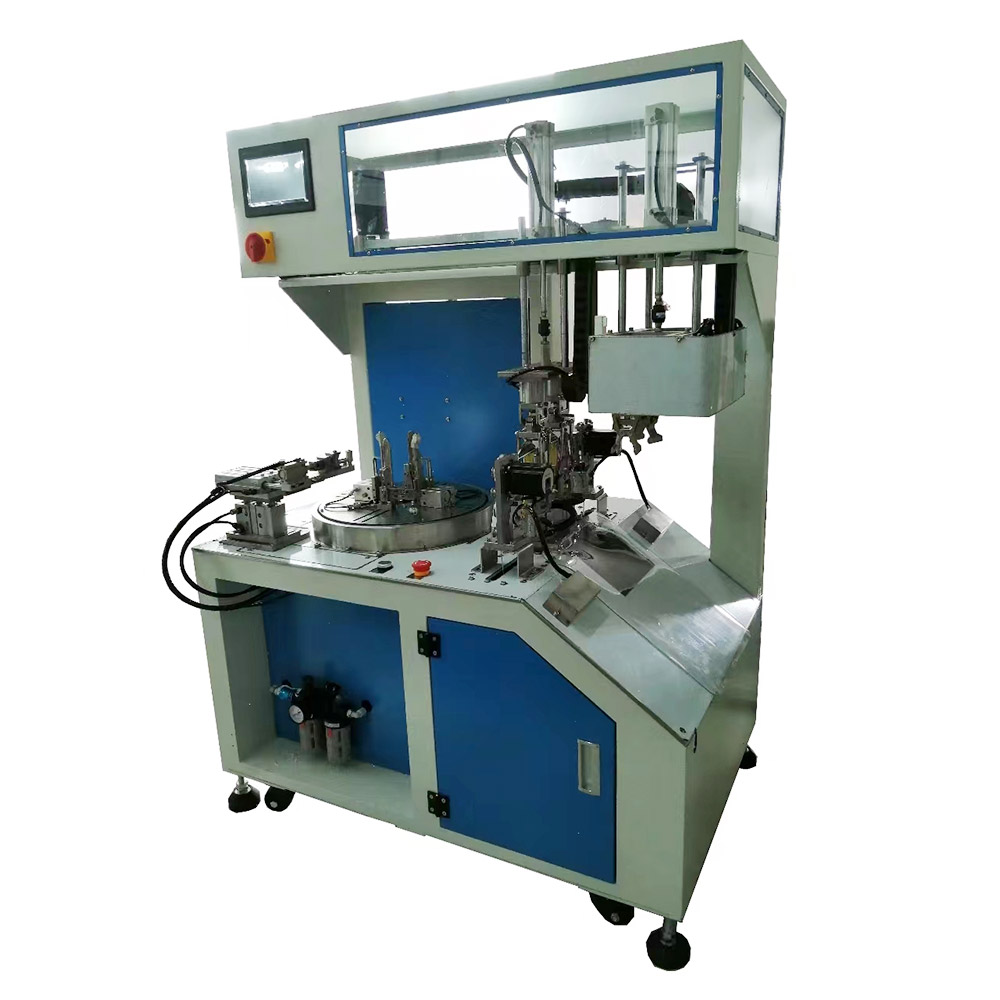

YG-RT02M全自动绕线扎线机(中圆圈双扎型)
技术参数：
| 型号 |
YG-RT02M |
| 适用线材 | AC/DC/USB线材 |
| 绕线外观 | 中圆圈双扎带 |
| 适用线长 | ≤10m |
| 适用线径 | ≤10 mm |
| 圆圈内径 | 100-200mm |
| 扎成直径 | ≤40 mm |
| 头部留长 | 70-160 mm |
| 尾部留长 | 70-160 mm |
| 生产效率 | ≤900pcs/h （以线长1米绕3圈，露头露尾计） |
| 适用扎带 | 包胶铁芯≤7.5 KG/卷 |
| 适用气压 | 0.55-0.65Mpa |
| 适用电压 | 220V 5A |
| 机器功率 | ≤2800W |
| 机器尺寸 | 约1150L*755D*1600H mm |
| 机器重量 | 约230KG |
主要配件
| 气缸 | 亚德客气缸/亚德客电磁阀 |
| 电机 | 绕线主伺服电机1500W东菱 |
| 电机 | 取线平移伺服电机东菱750W*1 |
| 电机 | 上线平移伺服电机东菱750W*1 |
| 电机 | 绕线上下排线57步进电机雷赛*2 |
| 电机 | 扭扎带吐扎带57步进电机雷赛*2 |
| 电机 | 储扎带电机6W*2 |
| 滑块 | 取线平移双滑块 |
| 导轨 | 下爪平移双导轨 |
| PLC | 丰炜 |
| 屏幕 | 维控7＂ |
| 电源 | 明纬 |
| 机架 | 铁机架 外观烤漆 蓝白相间 |
|
