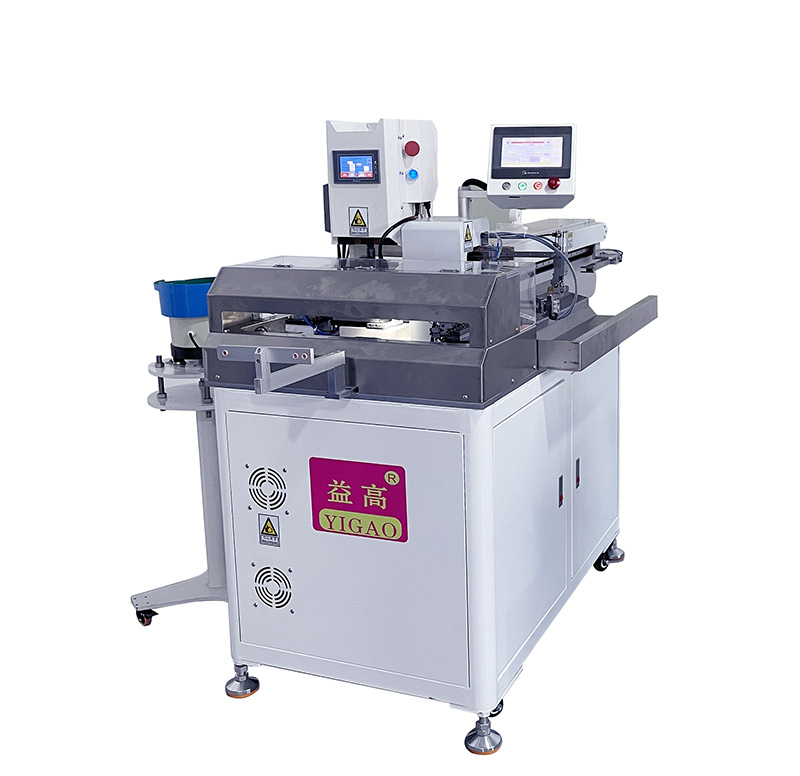

全自动单粒单头压端沾锡机YG-G22+DL
工艺配置
| 1、伺服电机 |
日本三菱 |
进口 |
| 2、电磁阀 |
SMC+AirTAC |
进口 |
| 3、气 缸 |
SMC+AirTAC |
进口 |
| 4、光电开关 |
日本松下+台湾嘉准 |
进口 |
| 5、气压表 |
日本SMC |
进口 |
| 6、压力表 |
日本SMC |
进口 |
| 7、同步轮同步带 |
guitz |
进口 |
|
8、直线导轨 |
台湾上银HIWIN |
进口 |
| 9、滚珠丝杆 |
台湾上银TBI |
进口 |
| 10、触摸屏 |
台湾威纶通WEINVIEW |
进口 |
| 11、开关电源 |
台湾明纬MW |
进口 |
| 12、近接开关 |
台湾阳明 |
进口 |
| 13、伺服端子机 |
益高 |
中国 |
技术参数
| 电 机 | 日本三菱伺服电机 |
| 系 统 | 日本三菱控制系统 |
| 电 源 | 220V/50HZ |
| 主机功率 | 2000W |
| 端子机功率 | 750W |
| 功 能 | 裁线、剥皮、扭线、上锡、压端 |
| 切断长度 | 10mm----650mm |
| 切断精度 | 0.1 mm±0.01L(长度) |
| 剥皮长度 | 0~8 mm |
| 剥线公差 | ±0.1mm |
| 扭皮长度 | 3mm~8mm |
| 沾锡长度 | 0.5mm~8mm |
| 空气压力 | 3Kgs~7Kgs |
| 控制模式 | 寸动、单动及自动（连续） |
| 适用线材 | AWG18~AWG28 |
| 配备件 | 2套刀片、1套工具、1份说明书 |
| 易损物件 | 刀片（使用寿命至少六个月） |
| 外观尺寸 | 1250mm*780mm*1450mm |
| 重 量 | 520Kg |
三、特点说明
1、采用日本三菱控制系统配合全伺服马达控制，使送线、裁线、剥皮、扭线、沾锡、压端等位置更为精准稳定，采用全进口元件，使设备品质更有保障、运行更为持久、顺畅、稳定。
2、全电脑控制：包括裁线长度、剥口长度、半剥长度、扭线长度、扭线松紧、沾锡长度、压端力度、电脑调刀（无需垫片）、助焊剂下滴频率，下滴时间，电脑数字化操作，显示屏上数字输入即可。
3、采用电脑式自动检测，出现气压低下，电机故障，皮带异常等状况时能自动停机，并将显示出故障原因，方便迅速排除故障，缺线、无助焊剂时电脑自动提示。
4、废料采用真空吸料方式，解决了锡水助焊剂四处飞溅的苦恼，干净、方便、简单。
5、机台运行中低噪音、低耗电、高速度、高效率且电脑带有记忆储存功能。
6、触摸屏调整端子压著位置，更精确、简单、稳定。
|
